Automotive Truck Lock Inner Panel Stämplingsform

SIKAIDA Automotive Trunk Lock Inner Panel Stamping Die är ett stort, komplext och högprecisionsintegrerat formsystem som används för att stämpla kallvalsat stål, rostfritt stål, aluminiumlegering och andra metallplåtar till kvalificerade inre paneler i bagageluckan. Det är inte en enda form, utan ett multistations progressivt eller kompositformsystem som kan slutföra formnings-, trimnings-, stansnings- och flänsprocesser i en operation. Det är ett riktmärke för formteknik för karosspaneler för fordon, som direkt bestämmer slutproduktens utseende, passform och strukturella prestanda.

Kärnproduktens funktioner

1. Stor storlek och komplex struktur

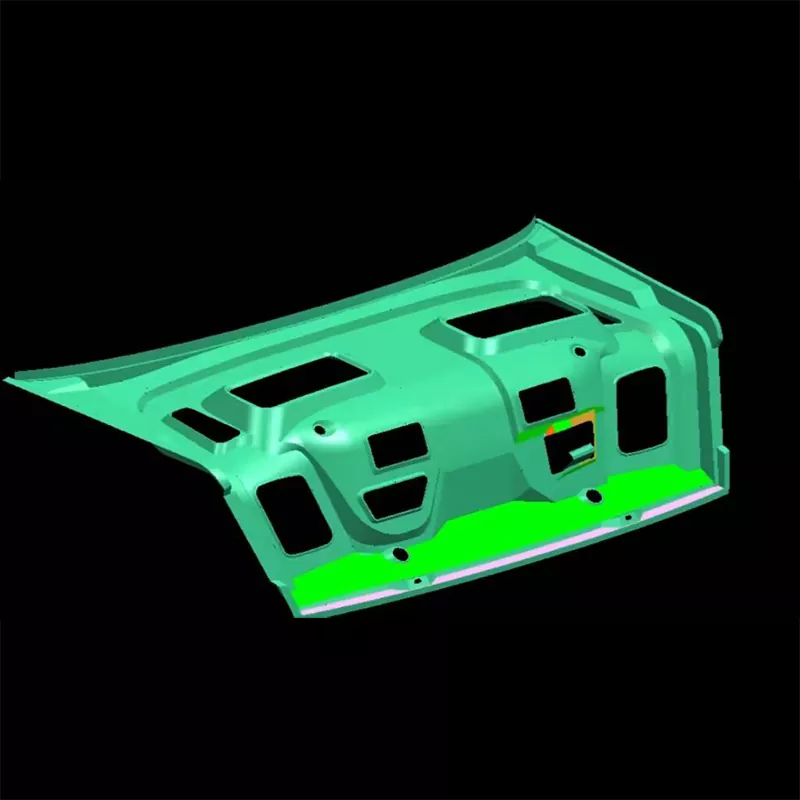

Bagagelockets inre paneler är vanligtvis över 1,2 meter långa och 0,8-1,0 meter breda, med komplexa former, inklusive förstärkande ribbor, monteringshål och flänsstrukturer. Automotive Trunk Lock Inner Panel Stamping Die använder många friformsytor och multi-station kontinuerlig bearbetning för att säkerställa exakt formning av komplexa konturer.

2. Ultrahög precision och ytkvalitet

Som en yttre och strukturell komponent kräver stammens inre panel inga repor, rynkor eller sprickor. SIKAIDA-formarna har ultrasläta ytor, jämn spänningsfördelning och optimerat materialflöde, som uppnås genom högprecisionsbearbetning och avancerad ytbehandlingsteknik.

3. Multi-Material Kompatibilitet

Kompatibel med olika plåtmaterial såsom kallvalsat stål, galvaniserat stål, rostfritt stål och aluminiumlegeringar, är formstrukturen optimerad för formningsprestanda och återfjädringsegenskaper hos olika material. Den kan integrera speciella positionerings- och igenkänningssystem för att uppnå flexibel produktion.

4. Komplex formningsmekanism och automatisering

För många negativa vinklar och underskurna strukturer är Automotive Trunk Lock Inner Panel Stamping Die utrustad med en komplett kil, glidare och hydraulisk formningsmekanism, i kombination med en automatisk matning, exakt positionering och stabilt avlastningssystem, vilket möjliggör pålitlig obemannad massproduktion.

5. Intelligent övervakning och kontroll

Formen integrerar trycksensorer, förskjutningsdetektorer och temperaturkontroller för att uppnå realtidsövervakning av gjutningsprocessen, parametersjälvoptimering och kvalitetsspårbarhet, vilket säkerställer konsistens hos batchprodukter.

Användningsområden

SIKAIDA stämpelformar för inre panel används ofta i olika passagerarfordon och relaterade områden:

- Sedaner, halvkombi, stadsjeepar, MPV

- Nya energifordon (ren elektriska, plug-in hybrid, hybrid)

- Tillverkning av bildelar

- Reparations- och ersättningsmarknad för fordonseftermarknad

Med utvecklingen av lätta fordon blir tillämpningen av innerpaneler av aluminiumlegering allt mer utbredd. Vår formteknologi fortsätter att uppgraderas för att anpassa sig till högre material- och processkrav.

Tillverkningsprocess

1. Produktanalys och CAE-simulering

Automotive Trunk Lock Inner Panel Stamping Die använder AutoForm och Dynaform programvara för formbarhetsanalys, återfjädring och simulering av tjockleksfördelning för att proaktivt undvika formdefekter som sprickbildning, skrynklighet och återfjädring.

2. Formdesign

Fullständig 3D-design med UG, CATIA och SolidWorks programvara, täckande ytdesign, styrning, lossning och positioneringssystem, helt matchande materialegenskaper och utrustningsparametrar.

3. Materialval

- Arbetsdelar: Cr12MoV, SKD11, W6Mo5Cr4V2 (hög hårdhet, hög slitstyrka)

- Baskropp: 45# stål, Q235 (hög hållfasthet, hög styvhet)

- Styrstolpar och bussningar: Lagerstål, SUJ2 (stabil precision)

4. Precisionsbearbetning

- Grov bearbetning: Gantryfräsning, tråd EDM

- Finbearbetning: Höghastighets CNC (noggrannhet ±0,01 mm), slipning, polering

- Specialbearbetning: elektrisk urladdningsbearbetning (EDM), elektropolering

- Ytbehandling: Nitrering, kromplätering, DLC-beläggning

5. Montering och T0 provform

Efter avslutad montering och precisionstestning av alla delar utförs provgjutning och första inspektion. Kontinuerlig formmodifiering och optimering utförs tills stabil massproduktion uppnås.

Utvecklingstrender

1. Lättvikts- och integrerad gjutning: Genom att använda aluminiumlegeringar och höghållfast stål integreras flera komponenter i en enda enhet, vilket minskar antalet delar och anslutningspunkter.

2. Termoformnings- och hydroformningstekniker: Ofta tillämpad på höghållfasta material, formar är utrustade med avancerade temperaturkontrollsystem och högtemperaturbeständiga material, vilket uppnår formningstemperaturer på 500-900 ℃.

3. Smart tillverkning och digitalisering: Integrering av sensornätverk och kombination av digital tvillingteknik, virtuell driftsättning, förutsägande underhåll och självoptimering av processen uppnås.

4. Additiv tillverkningsapplikationer: 3D-utskrift används för att tillverka komplexa kylvattenkanaler och lätta strukturer, vilket förbättrar formeffektiviteten och förkortar tillverkningscyklerna.

5. Multi-Material Forming Technology: Anpassningsbar till stål-aluminium och plast-metall komposit kroppsstrukturer, möter de speciella behoven av multi-material formning.

Vanliga frågor

F1: Vilka material används vanligtvis i stämpelmatrisen för inre panel för fordonets bagagerumslock?

A1: Den arbetande delen av formen använder huvudsakligen högkolhaltigt, högkromverktygsstål (som Cr12MoV, SKD11) och höghastighetsstål för att säkerställa hög hårdhet och slitstyrka; basdelen använder konstruktionsstål såsom 45 stål och Q235 för att säkerställa styrka; styrpelarna och bussningarna använder lagerstål eller SUJ2. Valet av formmaterial kommer att justeras för olika formningsmaterial; till exempel, vid formning av aluminiumlegeringar, kommer mer uppmärksamhet att ägnas åt materialets anti-stick och värmeledningsförmåga.

Fråga 2: Hur lång är produktionscykeln för stämpelmatrisen för inre panel för fordonsstamlock?

A2: Stämpelmatrisen för bilens baklucka tar vanligtvis 8-15 månader från design till leverans. Den specifika cykeln beror på produktens komplexitet, materialtypen, precisionskraven och den tekniska nivån hos det tillverkande företaget. Komplexa gjutformar i ett stycke eller stansar som använder nya material kan ha en längre utvecklingscykel.

F3: Hur säkerställer man formningskvaliteten på stammens inre panel?

A3: Att säkerställa formningskvalitet kräver kontroll från flera aspekter: För det första, preliminär CAE-simuleringsanalys för att förutsäga potentiella formningsdefekter; för det andra, precision vid formtillverkning, med ytfinish som vanligtvis kräver Ra0,4 eller högre; tredje, optimering av processparametrar, inklusive tryck, slaglängd och smörjning; för det fjärde, att använda avancerade övervakningssystem för att övervaka formningsprocessen i realtid; och för det femte, strikt råmaterialinspektion och processstabilitetskontroll.

F4: Vad är livslängden för formen?

A4: Beroende på materialet och processen är livslängden för en inre panelstämpeldyna för fordonsluckor vanligtvis mellan 300 000 och 1 000 000 cykler. Att använda högkvalitativa formmaterial och lämpliga värmebehandlingsprocesser, kombinerat med korrekt underhåll, kan avsevärt förlänga formens livslängd. Livslängden för formningsformar av aluminiumlegering är i allmänhet längre än för formningsformar av stål.
