Stämplingsmatris för höger sida för fordon

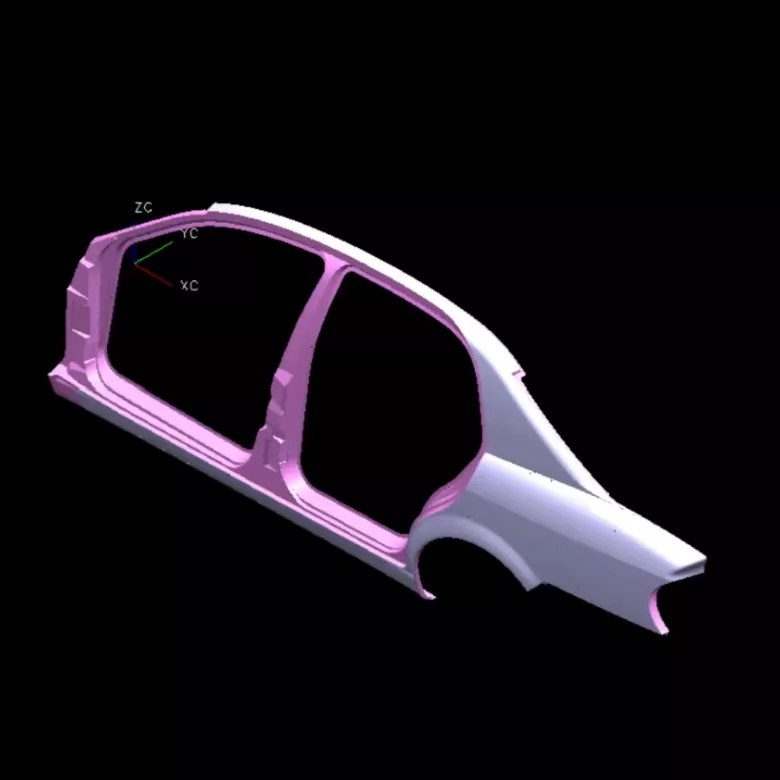

SIKAIDAs Automotive Right Side Panel Stamping Die är ett stort, högprecisionsformsystem som består av flera komponenter, som kan möta formningsbehoven för den högra sidopanelen (yttre panel, inre panel, förstärkningsribbor, etc.). Som en professionell leverantör kontrollerar SIKAIDA strikt kvaliteten för att säkerställa en stabil produktion av högkvalitativa sidopanelsdelar, vilket stöder effektiv produktion för biltillverkare.

Produktdetaljer

1. Storskalig och komplex struktur

Automotive Right Side Panel Stamping Die är massiv i storlek (över 1,5 meter lång och över 0,8 meter bred) med en komplex form, som kan forma nyckelfunktioner som dörrfönster, monteringspositioner för backspeglar och förstärkande ribbor.

2. Krav på hög precision och hög kvalitet

Formytan är designad för delar av sidopaneler och är defektfri, med dimensionsnoggrannhet inom ±0,05 mm, en spegelliknande ytfinish (Ra≤0,4μm) och släta, gradfria kanter.

3. Komplexa formningsprocesser

Genom att integrera avancerade processer som djupdragning, trimning och stansning, flänsning, förstärkande ribpressning och kontinuerlig formning med flera stationer, slutför det effektivt formningen av komplexa delar.

4. Precisionsstyrning och justeringssystem

Utrustad med högprecisionsstyrpelare och bussningar, justerbara tryckringar, rörliga kamskjutare och ett kvävefjäder/hydrauliskt system, vilket säkerställer stämplingsnoggrannhet och stabilitet.

5. Avancerat kyl- och smörjsystem

Med cirkulerande vattenkylning, automatisk smörjning och tryckluftsreningssystem är den lämplig för höghastighetspressning, förlänger formens livslängd och säkerställer en stabil produktion.

Produktegenskaper och applikationer

1. Integral gjutning: Formgjutning i ett stycke minskar svetsningen och förbättrar effektiviteten;

2. Högeffektiv produktion: Anpassningsbar till höghastighetsautomation, cykeltid 15-20 sekunder;

3. Högt materialutnyttjande: Optimerad layout, utnyttjandegrad ≥85%;

4. Bra konsistens: Stämplade delar har stabil kvalitet och stark utbytbarhet;

5. Stark anpassningsförmåga: Utbytbara komponenter kan anpassas till olika fordonsmodeller, vilket minskar kostnaderna.

Introduktion till tillverkningsprocessen

1. Produktanalys och processdesign: Stämplingsmatrisen på höger sida för fordon använder CAE-programvara för att analysera stämplingsformbarheten, optimera processen och bestämma den optimala stämplingslösningen.

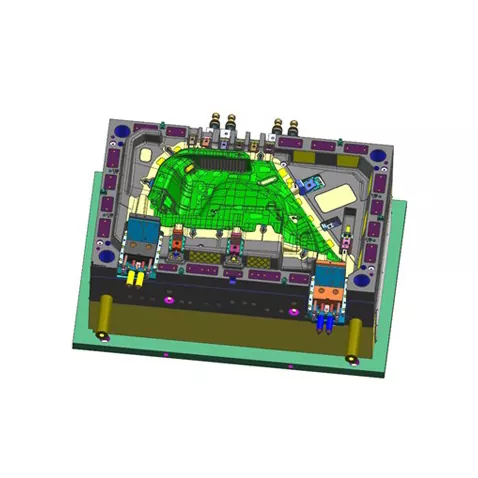

2. Formdesign: Fullständig 3D-design med UG och CATIA för att förbättra kärnmekanismer som styrning och kylning.

3. Materialval: Formbasen använder 45 stål, och de arbetande delarna använder verktygsstål som Cr12MoV, med förstärkta ytor med hög slitage.

4. Precisionsbearbetningsprocess: Grovbearbetning, finishbearbetning (CNC, trådskärning) och ytbehandling (härdning, polering, nitrering) säkerställer formprecision och slitstyrka.

5. Montering och felsökning Efter precisionsmontering testas formen på maskinen, parametrarna justeras och batchförsöksproduktion verifierar formens stabilitet.

SIKAIDA Automotive Right Side Panel Stamping Die är en kärnutrustning inom biltillverkning. Dess utvecklingscykel är 8-15 månader och kostnaden är hög, vilket gör det till en nyckelindikator på ett företags styrka. Vår fabrik i Kina har full produktionskapacitet och kommer att fortsätta att förnya sig och tillhandahålla högkvalitativa formlösningar till globala kunder till ömsesidig nytta.

Vanliga frågor

F1: Vilka material används vanligtvis för stämpelmatrisen på höger sida för fordon?

A1: Formbasen använder vanligtvis standardkolkonstruktionsstål (som 45-stål), medan arbetsdelarna använder verktygsstål med högt kolhalt och högt krom (som Cr12MoV, DC53). Ytor med hög slitage kan använda hårdmetall eller genomgå en ytförstärkningsbehandling.

F2: Hur lång är produktionscykeln för en stämpelmatris på höger sida för bilar?

A2: Stämpelmatrisen på höger sida för bilar är kulmen på teknik, erfarenhet och hantverk. Dess utvecklingscykel är lång (vanligtvis 8-15 månader) och kostnaden är hög (uppgår till miljoner till tiotals miljoner RMB), vilket gör det till en nyckelindikator på ett matrisföretags omfattande styrka. När fordonsindustrin utvecklas mot ny energi, intelligentisering och lättvikt, kommer de tekniska kraven på dess formar att fortsätta att öka.
