Automotive Hood Inner Panel Stamping Die

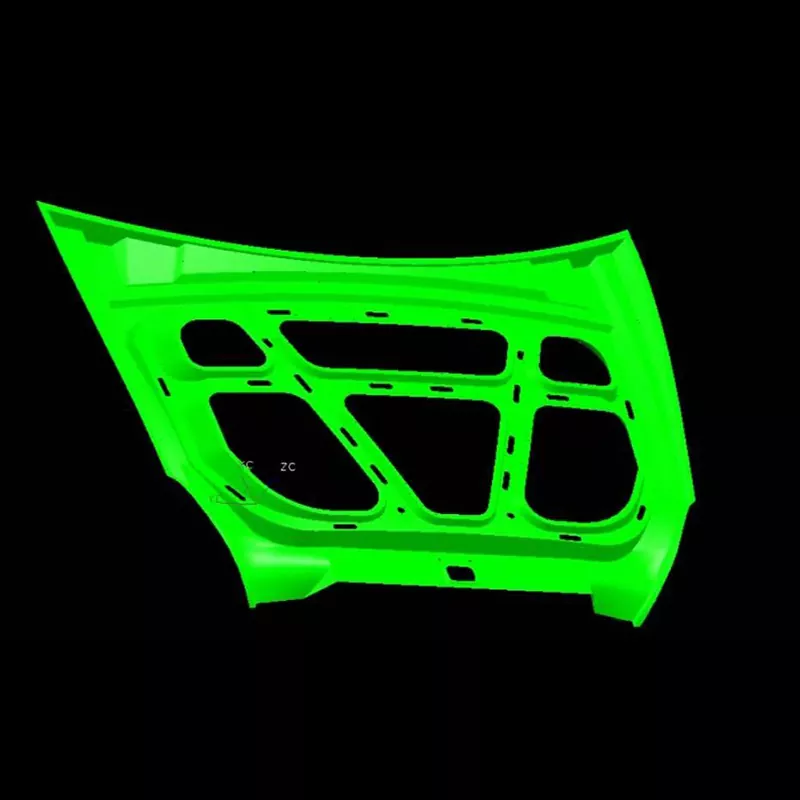

SIKAIDA Automotive Hood Inner Panel Stamping Die är ett stort och komplext stämplingssystem speciellt designat för att bilda huvudramen för huvens inre panel. Det är inte en enda form, utan en komplett utrustning som omfattar flera processer, vilket säkerställer en stabil formning av stora, högprecisionskroppskomponenter.

Kärnproduktens egenskaper:

1. Stor storlek och komplex struktur

Standardmåtten på Automotive Hood Inner Panel Stamping Die är >800 mm i längd och >600 mm i bredd, vilket kräver formning av förstärkningsribbor, monteringshål och andra funktioner. Den innehåller kärnkomponenter som övre och nedre stansar, samt ett precisionssystem för styrning, positionering och avlastning för att säkerställa stabil och exakt stämpling.

2. Ultrahög precision och hög kvalitet

Stämplade delar har dimensionella toleranser som kontrolleras inom ±0,1 mm, fria från defekter som sprickor, rynkor och repor. Själva formen genomgår sträng tillverkning, vägledande precision och tryckfördelningskontroll, som matchar kvalitetsstandarderna för relaterade utseendekomponenter.

3. Avancerad integrerad formningsprocess

Genom att integrera flera processer som djupdragning och formning uppnås engångsgjutning, exakt styrning av materialflöde och återfjädringskompensation. CAE-simulering används för att förutsäga problem, vilket säkerställer stabil och pålitlig stämpling.

4. Heavy-Duty Die System

Automotive Hood Inner Panel Stamping Die väger tiotals ton och kräver storskalig tryckutrustning på över 2000 ton. Den är utrustad med högprecisionsstyrpelare, styrhylsor och andra komponenter, lämpliga för långvarig, högintensiv massproduktion.

5. Ytbehandling av hög kvalitet

Formytan är spegelpolerad (Ra≤0,4μm). Ythårdhet och beläggningsparametrar är optimerade för olika material för att säkerställa slitstyrka och stabil ytkvalitet.

Tillverkningsprocess

1. Produktanalys och processdesign

Automotive Hood Inner Panel Stamping Die använder CAE-programvara som AutoForm och Dynaform för att analysera stämplingsformbarhet, förutsäga defekter, optimera processer och fastställa rimliga stämplingsparametrar, vilket lägger grunden för tillverkning.

2. Formdesign

Fullständig 3D-design utförs med UG och CATIA för att förfina strukturen för varje komponent, vilket säkerställer att formens styrka, styvhet och precision uppfyller produktionskraven.

3. Materialval

Automotive Hood Inner Panel Stamping Die-kroppen är gjord av 45 stål och 42CrMo, medan profilerna och nyckeldelarna använder verktygsstål som Cr12MoV (HRC48-52 efter värmebehandling). För styrpelare och bussningar används slitstarkt stål.

5. Precisionsbearbetning

Grov bearbetning och höghastighets CNC-precisionsbearbetning (ytnoggrannhet ±0,01 mm), kombinerat med trådskärning, EDM och andra speciella bearbetningsprocesser, såväl som värmebehandling och ytbehandling, säkerställer att formens prestanda uppfyller standarderna.

6. Montering och T0 provgjutning

Efter montering testas formen på en press. Parametrar justeras upprepade gånger, prover inspekteras och formen modifieras och optimeras tills alla produktindikatorer uppfyller standarderna.

Produktapplikation

SIKAIDA Automotive Hood Inner Panel Stamping Die används i stor utsträckning vid tillverkning av huvens inre paneler för personbilar och kommersiella fordon, vilket effektivt formar komplexa krökta ytdelar och stödjer den effektiva och stabila driften av biltillverkares karossproduktionslinjer.

Utvecklingstrender:

1. Ultra-stor integrerad gjutning

 Trenden mot integrerade huvens innerpaneler ökar kraven på formtonnage och storlek. Den utbredda användningen av pressar med en kapacitet på 2000 ton och däröver ökar design- och tillverkningskomplexiteten.

2. Lättviktsmaterialanpassning

Expansionen av applikationer av höghållfast stål och aluminiumlegeringar kräver justeringar av formdesignparametrar, vilket innebär nya utmaningar för tillverkningsteknologin.

3. Intelligent tillverkning och digitalisering

Med hjälp av CAE-simulering, CNC-verktygsmaskiner och digital tvillingteknologi uppnår vi digital hantering av formar hela livscykeln, vilket förbättrar precisionen och effektiviteten.

4. Snabb mögelbyte och automatiserad produktion

Vi optimerar formars snabba positionerings- och låsfunktioner och integrerar dem med automatiserade produktionslinjer för att möta behoven av multi-variety, small batch-produktion.

SIKAIDA Automotive Hood Inner Panel Stamping Die integrerar teknologier från flera områden, vilket representerar den avancerade nivån av stämplingsformar. Med en utvecklingscykel på 8-15 månader och höga kostnader är det ett betydande riktmärke för företagets styrka. Den kommer att fortsätta att uppgradera tillsammans med den lätta och intelligenta utvecklingen av fordonsindustrin, vilket ger stöd till högkvalitativ utveckling av den globala fordonsindustrin.
