Anpassade standardprecisionsformbaser från en professionell tillverkare i Kina

SIKAIDAStandard precisionsformbaser är allmänt använd grundläggande processutrustning inom formtillverkningsindustrin. Som formens "skelett" används de för att fixera och stödja gjutningskomponenter, styrmekanismer och utstötningssystem. Som en professionell tillverkare med egen fabrik i Kina har SIKAIDA åtagit sig att tillhandahålla kostnadseffektiva standardprecisionsformbaser och, som en pålitlig leverantör, möta de olika behoven hos globala kunder.

DessaStandard precisionsformbaseranta konventionella toleransstandarder (dimensionell tolerans ±0,1~1mm, planhet ≤0,02mm/m), kombinerar ekonomiska fördelar, mångsidighet och snabb leverans. De består av standardiserade komponenter såsom en fast formbottenplatta och en rörlig formplatta. Följande är en detaljerad klassificering.

Klassificering efter formtyp

1. Formsprutningsbaser

- Formbas med två plattor (enkel skiljeyta): SIKAIDAs mest använda standardprecisionsformbas. Den har en enkel struktur, låg kostnad och snabb leverans, lämplig för de flesta formsprutade produkter såsom skal för dagliga nödvändigheter, delar till hushållsapparater och plastleksaker. Utformningen av den enkla ytan förenklar bearbetningen och monteringsprocessen, vilket förbättrar produktionseffektiviteten.

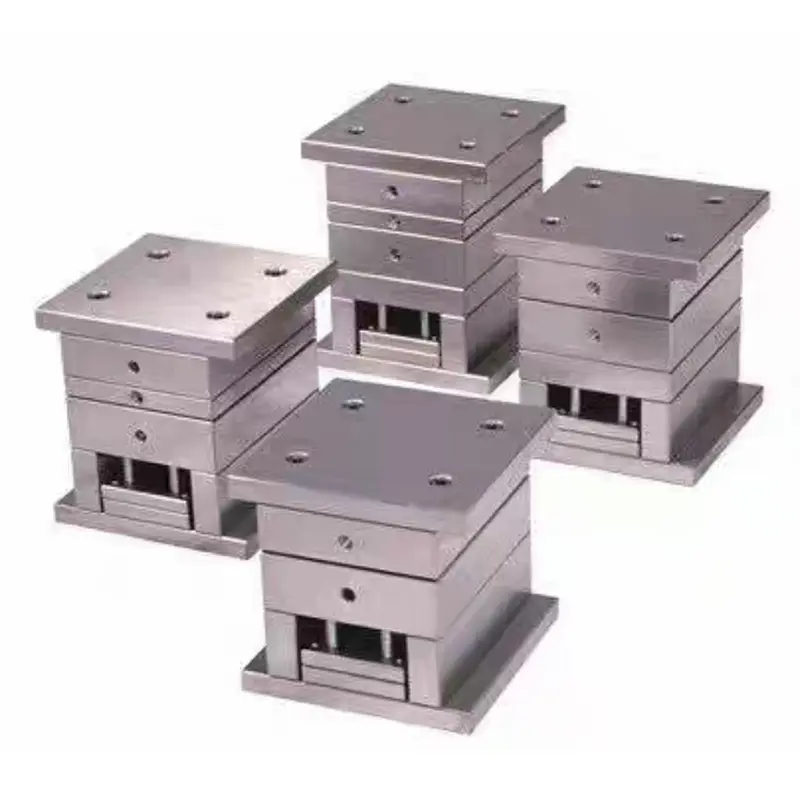

- Treplåtsmatrisset (smal grind): Jämfört med ett tvåplattsmatrisset lägger det till en tryckplatta, vilket resulterar i en något mer komplex struktur men större mångsidighet. Lämplig för små precisionsdelar som kräver automatisk grindborttagning (såsom små plastdelar och precision dagliga nödvändigheter). Den dubbla skiljeytan möjliggör automatisk separation av grinden och produkten, vilket säkerställer produktens ytkvalitet.

2. Stämplingsverktyg

- Bakre guidepelare stämplingssats: Erbjuder en bred arbetsyta för enkel matning, lämplig för manuell drift. Används främst för små till medelstora stämplade delar som fästelement, köksutrustning och hårdvaruverktyg. Det är en av de vanligaste typerna av stämplingsformsatser i SIKAIDAs standardproduktlinje.

- Stämplingsstämpelsats för mittstyrpelare: Styrmekanismen är placerad på båda sidor av mitten, vilket ger överlägsen styrnoggrannhet jämfört med den bakre styrpelartypen. Lämplig för stämplade delar som kräver hög styrnoggrannhet (såsom precisionsdetaljer och små stämplade delar med måttliga dimensioner).

Klassificerad efter strukturell sammansättning

SIKAIDAS standard precisionsformbaser använder en standardiserad strukturell design, med alla komponenter massproducerade. Detta säkerställer en stabil produktkvalitet samtidigt som produktionskostnaderna sänks. Standardkonfigurationen består av fyra huvudsystem med tydligt definierade funktioner och tät integration.

1. Mallserie

Kärnkomponenterna i formbasen, inklusive panelen, den fasta mallen (A-plattan), den rörliga mallen (B-plattan) och fyrkantigt järn (C-plattan), är alla gjorda av 45 # högkvalitativt kolkonstruktionsstål eller låglegerat stål. Efter värmebehandling når hårdheten 240 ~ 270HB, vilket ger utmärkta omfattande mekaniska egenskaper och bearbetbarhet. Viktiga mallar kan tillverkas av P20 förhärdat stål, vilket balanserar prestanda och ekonomi.

2. Vägledningssystem

Inkluderar primärt styrpelare och styrhylsor, som använder glidstyrning med ett spelrum på 0,02~0,04 mm. Styrpelaren och styrhylshålen är bearbetade till H7-precision, vilket säkerställer flexibel och klämfri rörelse. Detta ger exakt vägledning för öppning och stängning av formen och är avgörande för att säkerställa den grundläggande noggrannheten hos formbasen.

3. Utkastningssystem

Detta system består av en återställningsstav och utstötningsstyrstift/-hylsor, och skjuter ut den formade produkten från formhåligheten. Standardiserad design säkerställer stabil och pålitlig utstötning, förhindrar produktdeformation och skador och anpassar sig till utstötningskraven för olika produkttyper.

4. Fäst- och positioneringssystem

Inkluderar höghållfasta bultar och lokaliseringsstift för att säkra formbaskomponenterna, vilket säkerställer övergripande strukturell stabilitet under formdrift. Standardiserat urval av fästelement och lokaliseringsstift säkerställer god utbytbarhet och underlättar framtida underhåll och byte.

SIKAIDAs olika standardprecisionsformbaser har tydligt definierade applikationsgränser, vilket gör att kunderna kan välja lämpliga modeller baserat på produkttyp, precisionskrav och marknadsregion. Alla SIKAIDA standardprecisionsformbaser har en formlivslängd på 100 000 till 500 000 cykler, vilket uppfyller behoven för storskalig industriell produktion och stödjer effektiv produktion för kunderna.

Som en professionell tillverkare och leverantör i Kina tillhandahåller SIKAIDA inte bara ett stort lager av standardspecifikationer utan åtar sig också icke-standardiserade anpassningstjänster. Vi kan designa sekundära formbaser baserat på kundritningar för att möta de personliga behoven hos olika branscher.
