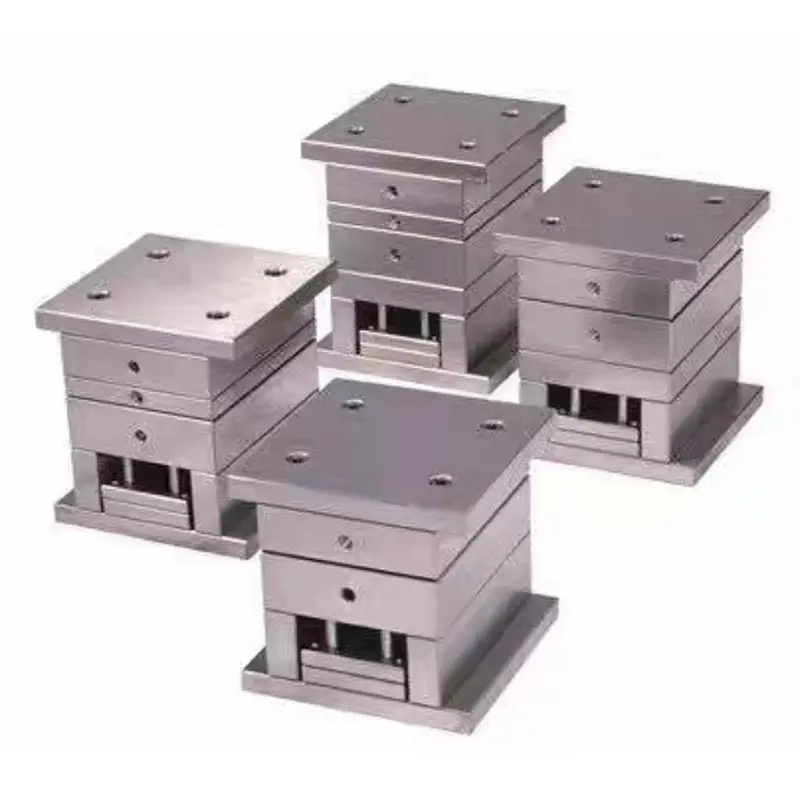

Standard Precision Large Gate Mould Base

SIKAIDA Standard Precision Large Gate Mold Base är speciellt designad för två-platta formsprutningssystem. Den använder en stor grind för stabilt smältflöde och bekväm drift, vilket gör det till ett kostnadseffektivt val för massproduktion av plastdelar med medelprecision. Som en pålitlig leverantör följer SIKAIDA internationella standarder, vilket säkerställer produktutbyte och konsistens, och tillhandahåller snabba leveranstjänster till globala köpare.

Strukturella egenskaper

Denna Standard Precision Large Gate Mold Base har en tvåplattsstruktur, sammansatt av standardkomponenter som en fast formbottenplatta och en rörlig formbasplatta. Utrustad med precisionsstyrpelare och bussningar, säkerställer den noggrann inriktning av kaviteten och kärnan. Den stora gatedesignen gör att smältan kan komma in direkt i kaviteten, vilket resulterar i lågt flödesmotstånd, stabil fyllning och kompatibilitet med vanliga standarder som LKM, HASCO och DME, vilket erbjuder stark utbytbarhet.

Ansökningar

Standard Precision Large Gate Mould Base är lämplig för formsprutning av de flesta termoplastiska plaster som PP och ABS, och uppfyller kraven på medium precision för IT7-IT8-kvaliteter. Det används i stor utsträckning vid tillverkning av hushållsapparater, bilinteriördelar, elektroniska produkthöljen och vardagliga konsumtionsvaror som plasthinkar.

Tillverkningsfördelar

SIKAIDAs formbasserie erbjuder betydande fördelar: När det gäller kostnad, förenklade processer och högt utnyttjande av standarddelar minskar kostnaderna med 30%-50% jämfört med högprecisionsformar; när det gäller cykeltid tillåter hög standardisering tillverkningen färdigställd på 15-25 dagar, vilket förkortar tiden med mer än 40 % jämfört med anpassade högprecisionsformar; När det gäller underhåll underlättar den enkla strukturen och standardiserade komponenter det dagliga underhållet och minskar stilleståndstiden.

Tekniska parametrar

Standardprecision: Large Gate Mould Base precisionsgrad IT7-IT8, ytråhet Ra 0,8-1,6μm; formbas gjord av 45# stål eller P20 förhärdat stål, hålrum och kärna gjorda av P20, 718H och andra formstål; kylvattenkanalavstånd 80-120mm, mekaniskt ejektorstiftavstånd 150-200mm, lämpligt för 50-500 tons formsprutningsmaskiner.

Produktionsprocess

1. Designstadiet

Designstadiet använder mjukvara som UG och SolidWorks för att slutföra 3D-modellering och design av kavitet/kärna, generera en standardkomponentlista och skaffa dem, och mata ut ritningar för att vägleda efterföljande bearbetning.

2. Bearbetningsstadiet

Bearbetningssteget består av tre delar: grovbearbetning för att avlägsna överflödigt material, bearbetning av plan och hål i större delar; avsluta bearbetning med höghastighets-CNC-bearbetning av precisionsdelar för att säkerställa planheten på avskiljningsytan och noggrannheten hos kylvattenkanalerna; ytbehandling inkluderar anlöpning av kaviteten och kärnan, finslipning av skiljeytan och polering av den yttre ytan vid behov.

3. Montering och felsökning

Montering och felsökning börjar med att installera standardkomponenter som styrpelare och styrhylsor. Efter att ha testat kylsystemet för läckor med vatten, körs en provform på formsprutningsmaskinen för att justera parametrar. Massproduktion kan påbörjas efter att den första delen har klarat inspektionen.

Utvecklingstrender

Utvecklingen av Standard Precision Large Gate Mold Base uppvisar fyra stora trender: standardisering och modularisering förbättrar utbytbarheten och förkortar cykeltiden; högeffektiv processteknik förbättrar precision och effektivitet; intelligent tillverkning möjliggör produktionsövervakning och optimering; och lätt och energibesparande design minskar kostnader och energiförbrukning.

SIKAIDA Standard Precision Large Gate Mold Base kombinerar enkelhet, effektivitet och ekonomi, vilket gör den till en central utrustning för allmänt bruk av plastformsprutning. Genom att utnyttja sina professionella fabriker i Kina optimerar SIKAIDA kontinuerligt kvaliteten och tillhandahåller stabila och kostnadseffektiva formbaslösningar för den globala tillverkningsindustrin.
