Automotive främre upphängningsenhet Stämplingsmatris

SIKAIDA Automotive Front Suspension Assem Performing Dies är speciellt utformade för massproduktion och högprecisionstillverkning av upphängningskonstruktionskomponenter, som uppfyller kraven på dimensionell noggrannhet, styvhet, utmattningslivslängd och kollisionssäkerhet. De används ofta i olika fordonstyper, inklusive personbilar, kommersiella fordon och elfordon.

Kärnteknologiska funktioner:

1. Komplex rumslig strukturformning

Exakt kontroll av tredimensionellt materialflöde och sträckning i upphängningskomponenter, med nyckeldimensionell noggrannhet ±0,05 mm och rumslig positionsnoggrannhet ±0,1 mm. Genom att använda multi-pass progressiv formningsteknik undviks materialförtunning och spänningskoncentration.

2. Höghållfast lastbärande design

Kompatibel med höghållfast stål och lätta legeringar, högprecisionsformning av områden med hög spänning och kritiska strukturer, med rakhet ≤0,08 mm/m och parallellitet ≤0,12 mm. Professionell teknik säkerställer stabil materialprestanda.

3. Precision Hole Machining Technology

Integrerar flera processer och slutför hålformning med hög precision i en enda stämplingsoperation. Hålnoggrannhet ±0,03 mm och håldiameter cylindricitet ≤0,05 mm, beroende på ett högprecisionsstyrsystem för att säkerställa hålkvalitet.

4. Flerkomponentsvetsintegration

Modulär design av pressformar för frontupphängning för fordon med reserverade svetsstrukturer, materialutnyttjande ≥85 %, snabb formändringsanpassningsförmåga till produktion av flera fordon och förbättrad monteringsnoggrannhet och strukturell styrka genom svetsdeformationskontroll.

5. Dynamisk prestanda och säkerhetsoptimering

Genom högprecisionsstyrning och realtidsövervakning, med ytnoggrannhet ±0,02 mm, förlänger optimerad spänningsfördelning utmattningslivslängden och förbättrad energiabsorptionsdesign förbättrar kollisionssäkerheten.

6. Intelligent processkontroll

Genom att använda CAE-mjukvara för att optimera parametrar, används ett styrsystem med tre slingor och intelligenta övervakningsenheter för att uppnå realtidsövervakning av formningsprocessen, vilket säkerställer konsekvent kvalitet i massproduktion.

Användningsområden

Används i stor utsträckning i frontfjädringssystem för personbilar, kommersiella fordon, stadsjeepar, elfordon, högpresterande racingbilar, lastbilar och bussar, anpassade till de specifika behoven hos olika fordonsmodeller.

Tillverkningsprocess

1. Produktdesign och simulering

Med hjälp av CAE-simuleringsteknik utförs formbarhetsanalys, återfjädringsberäkning och dynamisk optimering för att ge datastöd för formdesign.

2. Design av formstruktur

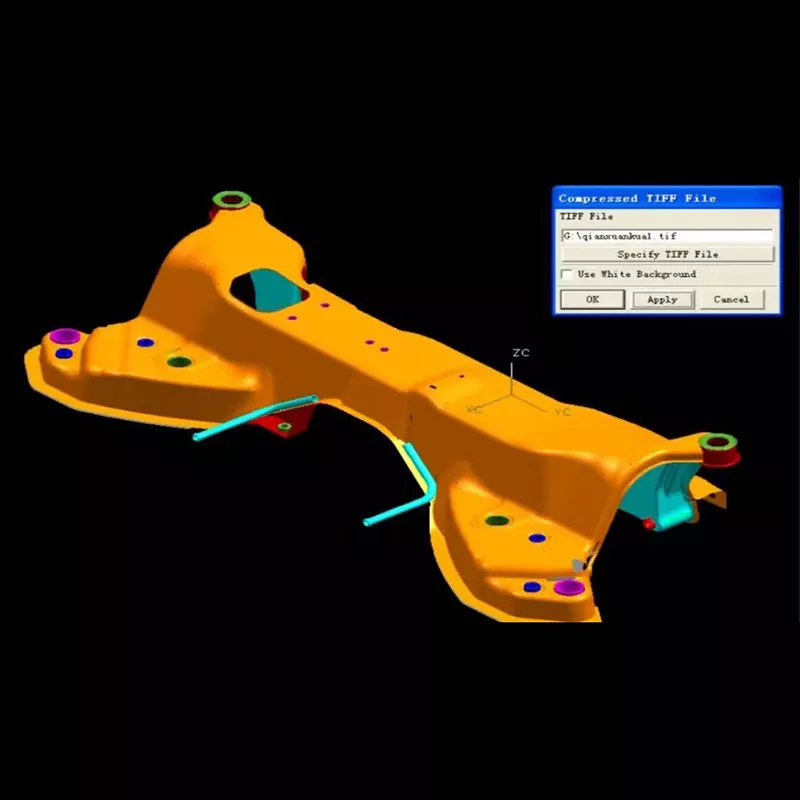

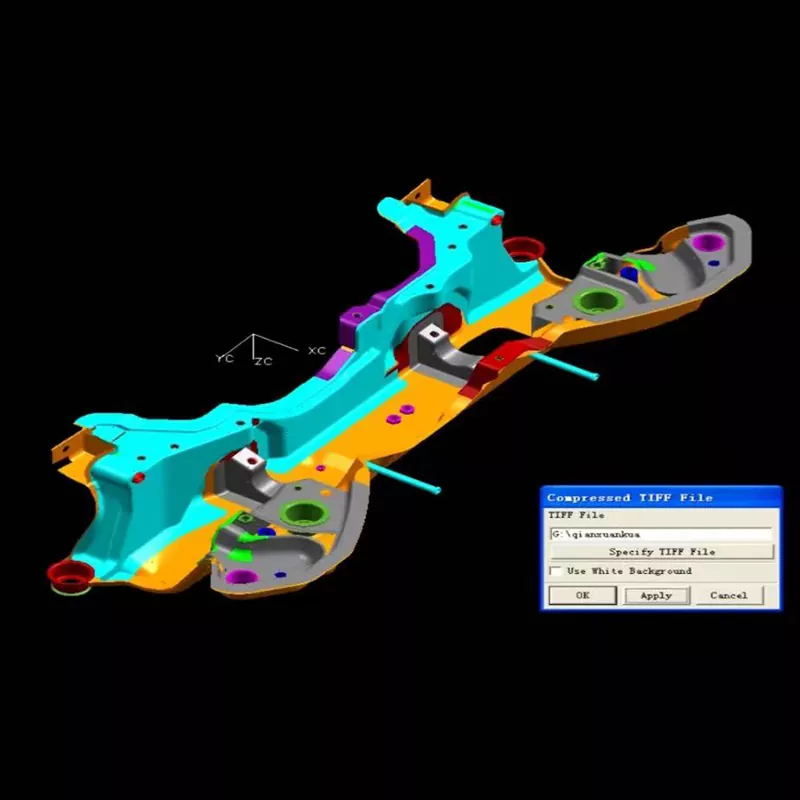

Genom professionell programvara för full 3D-design antas ett modulärt koncept för att anpassa sig till automatiserade produktionslinjer, vilket underlättar formfelsökning och underhåll.

3. Materialval

Arbetsdelar är gjorda av formstål med hög hårdhet och speciallegeringar; formramar och standarddelar är gjorda av lämpligt stål; och kavitets ytor genomgår specialbehandling för att minska friktion och vidhäftning.

4. Precisionsbearbetningsprocess

Pressformar för frontupphängning för fordon genomgår grovbearbetning, ytbehandling och ytbehandling. Specialiserad utrustning säkerställer bearbetningsnoggrannhet och uppnår en ytjämnhet på Ra0,2-0,4μm. Nyckelområden förstärks.

5. Montering och felsökning

Efter precisionsmontering genomgår delarna trycktestning och felsökning. Inspektion av första stycket och tillverkning i batchförsök optimerar parametrar för att säkerställa stabil produktion och produkttillförlitlighet.

Utvecklingstrender

Branschen utvecklas mot fem huvudriktningar: lättvikts- och höghållfast integration, precision och dynamisk optimering, snabb formförändring och flexibel produktion, digital virtuell felsökning och grön hållbar tillverkning, anpassning till elektrifierings- och intelligentiseringstrenderna inom bilindustrin.

Vanliga frågor

F1: Vilka material används vanligtvis i pressformar för frontupphängning för fordon?

A1: Arbetsdelar använder huvudsakligen höghårda formstål som SKD11, Cr12MoV och DC53. För djupdragningsformande delar och högspänningsbärande områden används pulvermetallurgiskt snabbstål eller hårdmetall. Formbasen använder konstruktionsstål såsom 45 stål och Q235 stål, medan standarddelar såsom styrpelare och styrbussningar använder lagerstål GCr15. För extremt krävande rumslig krökt ytformning används ibland keramiska eller diamantbeläggningsmaterial för att säkerställa formens slitstyrka och livslängd.

F2: Hur lång är produktionscykeln för stämplingsmatriser för frontupphängning för fordon?

S2: Beroende på komplexiteten och precisionskraven för den främre fjädringsenheten är produktionscykeln vanligtvis 18-26 veckor. Standardformar för frontfjädring tar cirka 18 veckor, formar för komplexa rumsliga strukturer 22 veckor, och extremt stora eller lätta frontupphängningsformar kan ta mer än 26 veckor. Den specifika cykeln beror på komplexiteten hos den främre fjädringsstrukturen, svårigheten med rumslig formning och de dynamiska prestandakraven.

F3: Vad är livslängden för formen?

A3: Under normala användnings- och underhållsförhållanden kan livslängden för pressformar för främre upphängningsaggregat nå över 250 000 cykler. Genom högkvalitativt materialval, korrekt värmebehandling och precisionsbearbetning kan livslängden för vissa stansar nå 450 000 cykler. Ytor med högt slitage som djupdragna formdelar, högspänningsbärande ytor och precisionshål kräver regelbundet underhåll och utbyte för att säkerställa produktkvalitet och formstabilitet.

F4: Hur säkerställer man precisionen och dynamiska prestanda hos den främre fjädringsenheten?

A4: Genom att optimera formningsprocessparametrar genom CAE-analys, anta ett styrsystem med hög precision, kontrollera materialåterföring och tjockleksfördelning och regelbundet inspektera och bibehålla formprecisionen, kan dimensionsnoggrannheten för den främre upphängningsenheten kontrolleras inom ±0,05 mm, och den passande ytnoggrannheten kan nå ±0,02 mm. Samtidigt säkerställer rimlig strukturell design och värmebehandlingsprocesser att den främre upphängningsenheten har tillräcklig strukturell styrka och dynamisk prestanda.

F5: Vilka är de viktigaste kontrollpunkterna i tillverkningsprocessen av stämplingsmatriser för frontupphängning för fordon?

A5: De viktigaste kontrollpunkterna vid tillverkningen av formar för frontupphängning inkluderar: ① Exakt bearbetning av komplexa rumsliga ytor för att säkerställa geometrisk noggrannhet; ② Bildande kvalitet av höghållfasta bärande strukturer för att säkerställa position och styrka; ③ Bearbetningsnoggrannhet för precisionshål för att säkerställa monteringskvalitet; ④ Styrkan hos flerkomponentssvetsade integrerade strukturer; ⑤ Värmebehandlingsprocesser för att säkerställa hårdhet och seghet. Varje kontrollpunkt kräver rigorös kvalitetsinspektion och processkontroll, speciellt för exakt kontroll av komplexa rumsliga strukturer och höghållfasta lastbärande områden.
