Stämplingsmatriser för fordonsmotorrum

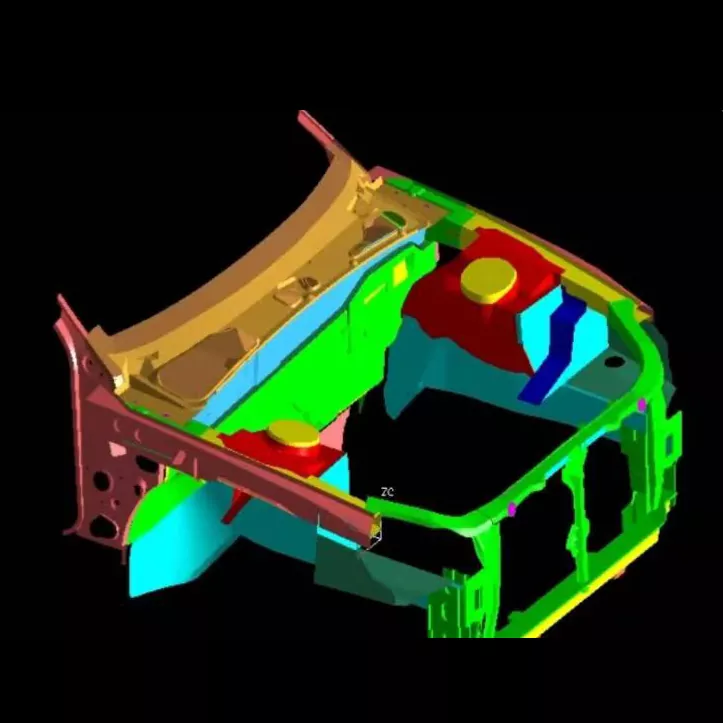

Motorrumsenheten för bilar är en bärande kärnkomponent i fordonsdrivlinan, och tillverkningsnivån för dess stämplingsformar representerar den högsta nivån av bilstämpelformsteknologi. SIKAIDA Automotive Motorrumsmontering Stämplingsformar är inte en enda stans, utan ett komplett stanssystem som används för att stämpla plåt i huvudramen och karosspanelerna i motorrummet. Dessa komponenter sätts sedan ihop till ett komplett motorrum genom svetsning eller bultning.

Kärnproduktens funktioner

1. Stor storlek och komplex struktur

Stämplingsformar för fordonsmotorrum är stora i storlek (vanligtvis längre än 1,2 meter och bredare än 0,8 meter), med komplexa kavitetsstrukturer. De kräver att man formar monteringshål, förstärkningsribbor och vikta kanter, och integrerar flera arbetsstationer inklusive djupdragning, formning, trimning och stansning.

2. Ultrahög precision och hög styrka

Som kritiska lastbärande säkerhetskomponenter i bilar kontrolleras dimensionsnoggrannheten för stämplade delar inom ±0,05 mm, utan ytdefekter som sprickor eller rynkor. Högkvalitativt formstål och precisionsvärmebehandlingsprocesser säkerställer hög hållfasthet, hög hårdhet och hög slitstyrka hos formarna.

3. Multi-processintegration

Integrering av flera processer såsom djupdragning, trimning, stansning, flänsning och formning, med hjälp av progressiva eller kontinuerliga formstrukturer, vilket stöder automatiserad massproduktion.

4. Precisionsstyrning och lossningssystem

Precisionsstyrnings-, avlastnings- och utkastningsmekanismer är designade för komplexa underskärningar och negativa vinklar i stansade delar, vilket säkerställer enhetligt materialflöde och minskar formningsdefekter.

5. Temperatur- och smörjkontroll

Vissa modeller är utrustade med ett temperaturkontrollsystem för uppvärmning/kylning och ett högeffektivt smörjsystem för att minska friktionen, förlänga matrisens livslängd och säkerställa stämplingskvaliteten för avancerade material.

Användningsområden

1. Tillverkning av passagerarfordon

Producerar konstruktionskomponenter för kärnkroppen såsom främre skott, fendrar, brandväggar och motorhuvens inre och yttre paneler, vilket ger strukturellt stöd och skydd.

2. Nya energifordon

Stämplingsformar för fordonsmotorrum är anpassade till layoutjusteringskraven för motorutrymmen för nya energifordon, optimerade för lättviktsmaterial som aluminiumlegeringar och höghållfast stål, och uppfyller kraven på högre precision.

3. Kommersiella fordonstillverkning

Anpassad till de större och mer komplexa motorrumskraven för kommersiella fordon som lastbilar och bussar, som klarar tung formning av ultrastor plåt.

Tillverkningsprocess

1. Produktanalys och processdesign

Använder CAE-programvara som AutoForm och Dynaform för att analysera formbarheten för stämpling, förutsäga och lösa problem som sprickbildning och skrynklighet och för att optimera processparametrar.

2. Formdesign

Stämplingsformar för motorrumsmontering är designade i full 3D med hjälp av programvara som UG, CATIA och AutoCAD, som förfinar varje komponent för att balansera styrka, styvhet, livslängd och produktionseffektivitet.

3. Materialval

- Basmaterial: 45#, 50# kolkonstruktionsstål

- Arbetsdelar: Cr12MoV, Cr12 och andra verktygsstål; för massproduktion kan stålbundna hårdmetall- eller pulvermetallurgiska material användas.

4. Precisionsbearbetning

- Grov bearbetning: Ta bort överflödigt material med en stor portalfräsmaskin eller bearbetningscenter.

- Finish Machining: CNC-bearbetningscenter med hög precision, långsam tråd EDM.

- Specialbearbetning: Elektrisk urladdningsbearbetning av komplexa ytor, polering till Ra≤0,4μm.

- Värmebehandling: Släckning, härdning, nitrering, etc., för att förbättra hårdheten och slitstyrkan.

5. Montering och T0 provform

Efter montering installeras formen på stämplingsutrustningen för provgjutning, justering av parametrar som tryck och slag tills den stämplade delen uppfyller standarderna.

Utvecklingstrender

1. Ultrastor integrerad gjutning: Anpassbar till stansutrustning på 2000 ton och över, vilket minskar antalet delar och svetsprocesser.

2. Lättviktsmaterialformning: Optimerad för material som aluminiumlegeringar och höghållfast stål, vilket förbättrar problem med återfjädring.

3. Intelligent tillverkning och digitalisering: Integrering av CAE-analys, 3D-utskrift, digitala tvillingar och andra tekniker för att förkorta utvecklingscyklerna.

4. Automatiserad produktion med flera stationer: Att uppnå full automatisering från inmatning av plåt till färdig produkt, förbättra effektiviteten och konsekvensen.

Vanliga frågor

F1: Vilka material används vanligtvis i stämplingsformar för motorrumsmontering?

A1: Formbasen använder vanligtvis högkvalitativt kolkonstruktionsstål (som 45#, 50#), medan arbetsdelarna använder högkolhaltigt högkromverktygsstål (som Cr12MoV, Cr12), höghastighetsstål (som W6Mo5Cr4V2) eller hårdmetall. För massproduktion kan stålbundna hårdmetall- eller pulvermetallurgiska material användas för att säkerställa att formen har hög hållfasthet, hög hårdhet och hög slitstyrka.

F2: Hur lång är produktionscykeln för stämplingsformar för motorrumsmontering?

A2: Stämplingsformar för motorrumsenheter i bilar är kulmen på teknik, erfarenhet och hantverk. Deras utvecklingscykel är lång (vanligtvis 8-15 månader) och kostsam (uppgår till miljoner till tiotals miljoner RMB), vilket gör dem till en nyckelindikator på ett formtillverkningsföretags totala styrka. Ju högre komplexitet, desto längre cykel. Med tillämpning av intelligent tillverkning och digital teknik förkortas utvecklingscykeln gradvis.
