Automotive Sidopanel Inre Montage Stämpel Dies

SIKAIDA Automotive Sidopanels inre stämplingsformar är stora, högprecisionsformsystem som används för att stansa sidopanelernas inre paneler från plåt. De är kärndynor i body-in-white-tillverkning och används i stor utsträckning vid tillverkning av personbilar och kommersiella fordon. Denna produkt integrerar flera stämplingsprocesser för att uppnå en gjutning i ett stycke av sidopanelens inre panel, vilket säkerställer produktionseffektivitet och konsekvens. Vår fabrik i Kina, med avancerad utrustning och ett professionellt team, garanterar en stabil och högkvalitativ formproduktion.

Detaljerade produktfunktioner

1. Stor och komplex struktur

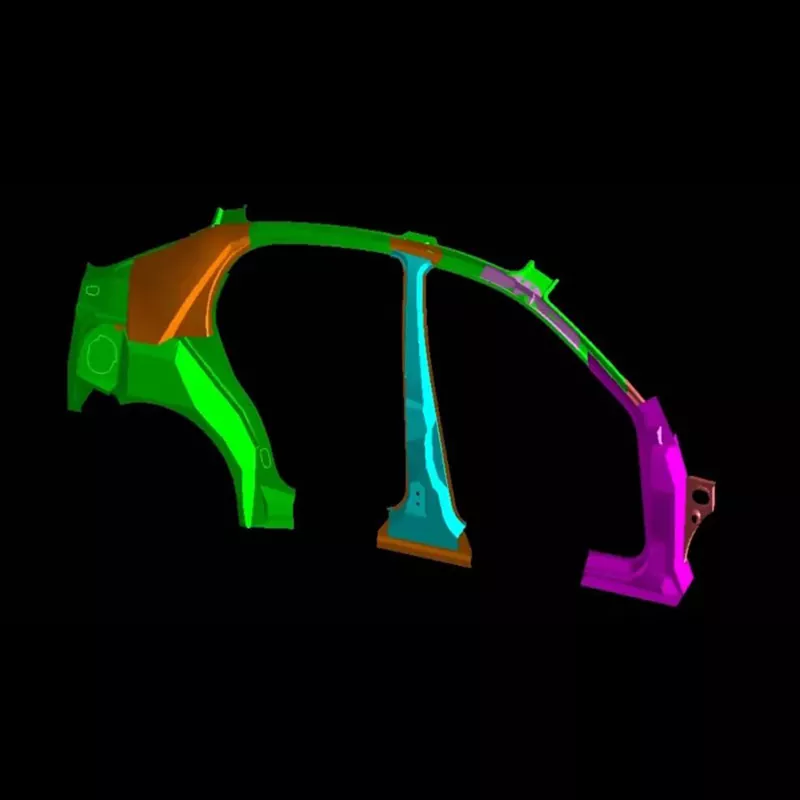

Sidopanelens inre panel är stor i storlek (över 800 mm i längd och över 600 mm i bredd) och har en komplex form som kräver formning av flera funktioner. SIKAIDA Automotive Sidopanel Stämplingsformar för inre montering har hög ytprecision, flera friformsytor och en rationell strukturell design, vilket löser problemet med ojämn kraftfördelning under stansning av stora plåtar.

2. Krav på hög precision och hög kvalitet

Som en exteriör komponent måste sidopanelens inre panel vara fri från repor, rynkor och andra defekter. SIKAIDA kontrollerar strikt formprecisionen och uppnår en ytjämnhet på Ra0,4μm eller högre, vilket uppfyller produktionskraven av hög kvalitet.

3. Multi-processintegration

Automotive Side Panel Inre Assembly Stamping Dies har en integrerad multistationsdesign, vilket möjliggör slutförandet av flera processer som djupdragning och trimning i en operation, vilket förbättrar effektiviteten. Automatiserade transport- och onlineinspektionsfunktioner kan läggas till efter behov för att uppnå intelligent produktion.

4. Precisionsstyrning och balanseringssystem

Utrustad med ett precisionsstyrnings-, balanserings- och trycksystem säkerställer den jämn kraftfördelning under plåtstansning, undviker produktdefekter och förbättrar utbytet.

5. Speciell strukturell design

Genom att använda en segmenterad form och snabbbytestruktur, är den kompatibel med nya material som höghållfast stål och aluminiumlegeringar, löser forma utmaningar och utökar sitt applikationsområde.

Kärnproduktens funktioner

1. Hög styvhet: Att använda höghållfasta material säkerställer stabilitet vid stämpling med hög tonnage och förlänger livslängden.

2. Precisionsstyrning: En styrstolpe och styrhylsa med hög precision säkerställer stämplingspositionering och produktnoggrannhet.

3. Intelligent övervakning: Integrerade sensorer möjliggör realtidsövervakning och förutsägande underhåll.

4. Snabbt byte: Modulär design förkortar bytetiden och anpassar sig till produktion av flera olika sorter.

Applikationsscenarier

Stämplingsformar för sidopaneler för inre montering används främst vid tillverkning av karosser för personbilar och kommersiella fordon, fungerar som kärnformar för kaross i vitt, och är erkända av inhemska och internationella kunder. Som en professionell leverantör kan SICAIDA tillhandahålla skräddarsydda lösningar för att möta behoven hos olika fordonsmodeller.

Tillverkningsprocess

1. Produktanalys och processdesign

Med hjälp av professionell programvara för formbarhetsanalys och processdesign förutser och löser den potentiella problem.

2. Formdesign

Genom att använda fullständig 3D-designmjukvara som UG och CATIA, förfinas noggranna detaljer för att säkerställa formprecision och rationalitet.

3. Materialval

Formramen för sidopanelens inre monteringsstämpelform är gjord av höghållfast gjutjärn eller svetsade stålplåtar. Nyckelkomponenter använder verktygsstål med hög slitstyrka och hög kompressionshållfasthet för att garantera formkvaliteten.

4. Precisionsbearbetning

Grovbearbetning, finbearbetning, specialbearbetning och handpolering säkerställer formprecision och utseendekvalitet.

5. Montering och felsökning (T0 provgjutning)

Efter montering testas formen på maskinen och processparametrar justeras och optimeras tills provet är kvalificerat.

Utvecklingstrender:

1. Ultra-Large Integrated Molding: Anpassar sig till trenden med integrerade sidopaneler inre paneler, en enda formsats kan väga över 200 ton.

2. Anpassning till nya materialapplikationer: Optimerad design och materialval anpassar sig till formegenskaperna hos nya material för att möta de lätta och höghållfasta kraven för bilar.

3. Intelligent tillverkning och digitalisering: Inbyggda sensorer möjliggör övervakning i realtid, kombinerat med digital tvillingteknik, förkortar utvecklingscykeln och sänker kostnaderna.

4. Tillämpningar för additiv tillverkning (3D-utskrift).

Stämplingsformar för sidopaneler för inre montering använder 3D-utskriftsteknik för att skapa komplexa strukturer, vilket förbättrar tillverkningseffektiviteten och produktkvaliteten.

Vanliga frågor

F1: Vilka material används vanligtvis i stämplingsformar för sidopaneler för bilar?

A1: Formbasen använder vanligtvis höghållfast gjutjärn (som HT300, segjärn) eller svetsade stålplåtstrukturer. Nyckelkomponenter som hålrum och kärnor använder verktygsstål med högt kolhalt och högt kromhalt (som Cr12MoV, DC53, etc.), vilket ger hög slitstyrka och hög tryckhållfasthet.

F2: Hur lång är produktionscykeln för stämplingsformar för sidopaneler i fordonsindustrin?

A2: Automotive sidopanels inre stämplingsformar är kulmen på teknik, erfarenhet och hantverk. De integrerar mekanisk design, materialvetenskap, plasticitetsmekanik och precisionstillverkning. Deras utvecklingscykel är lång (vanligtvis 8-15 månader) och kostsam (uppgår till miljoner till tiotals miljoner RMB), vilket gör dem till ett viktigt riktmärke för att mäta den omfattande styrkan hos ett formföretag. När bilkarosser utvecklas mot lätta, höghållfasta och intelligenta konstruktioner kommer de tekniska kraven på deras formar att fortsätta att öka.
