Stämplingsmatriser för fordonsbränsletanklock

SIKAIDA Automotive Bränsletanklock Monteringsstämpelformar är högprecisionsformningsutrustning speciellt utformad för tanklockskomponenter. De uppfyller de stränga säkerhets- och precisionskraven för bränslesystem och löser viktiga tekniska utmaningar inom tunnplåtsformning. Fabriken är utrustad med avancerad utrustning och ett professionellt team som tillhandahåller skräddarsydda lösningar som täcker olika produktion av stämpling av bränsletanklock.

Kärntekniska fördelar

1. Tunnplåtsteknik för djupdragning

Exakt kontroll av materialflöde och tjockleksfördelning, med nyckeldimensionell noggrannhet inom ±0,03 mm och rithöjdstolerans inom ±0,05 mm. Använder multi-pass progressiv formningsteknik för att undvika materialdefekter, lämplig för svårformade material som rostfritt stål och aluminiumlegeringar.

2. Precisionstätningsteknik för ytbearbetning

Tätningsytans planhet inom 0,02 mm/m och grovheten Ra under 0,2. Med en design med delad kavitet för integrerad formning, förbättrar speciell ytbehandling slitstyrka och korrosionsbeständighet, vilket säkerställer tätningsprestanda.

3. Design av flänsanslutningsstruktur

Samtidig formning av flänsar, gängor och andra strukturer, med flänsytans parallellitet inom 0,1 mm och gänghålets positionsnoggrannhet inom ±0,05 mm. Kombinerat med anti-lossande design, förbättrar anslutningens tillförlitlighet och hållbarhet.

4. Optimerad trycktätningsprestanda

Använder ett tätningssystem i flera lager, tillsammans med en avluftningsventil och tryckbalanseringsanordning, och använder CAE-teknik för att analysera tätningsprestanda, vilket säkerställer stabil och pålitlig tätning under olika driftsförhållanden.

5. Läcksäker säkerhetsdesign

Stämplingsformar för bränsletanklock för fordon använder ett läckagetätt skyddssystem i tre nivåer, som optimerar tätningen och läckageuppsamlingsstrukturen för att förhindra olika läckor och förbättra säkerhetsprestandan under extrema driftsförhållanden.

6. Intelligent processkontroll och optimering

I kombination med optimering av CAE-mjukvarusimulering antar den en kontroll med tre stängda slinga och intelligent detekteringsenhet, som integrerar automatisk formjusteringsfunktion för att förbättra produktionseffektiviteten och produktkonsistensen.

Produktegenskaper och applikationer

1. Produktegenskaper

- Hög precision: Nyckelmått ±0,03 mm, tätningsytans grovhet Ra0,2 eller mindre;

- Hög tillförlitlighet: Högkvalitativa material och avancerade processer säkerställer en långsiktig stabil drift;

- Stark anpassningsförmåga: Anpassningsbar till flera material och specifikationer, stöder anpassning;

- Säker och miljövänlig: Uppfyller globala standarder, vilket minskar bränsleläckage och avdunstning;

- Intelligent och effektiv: Integrerad intelligent styrning förbättrar effektiviteten och minskar fel.

2. Tillämpningsomfång

Stämplingsformar för fordonsbränsletanklock används ofta i personbilar, kommersiella fordon, stadsjeepar, elfordon, racerbilar, lastbilar och bussar för att möta de specifika behoven hos olika fordonsmodeller.

Tillverkningsprocess

1. Produktdesign och analys

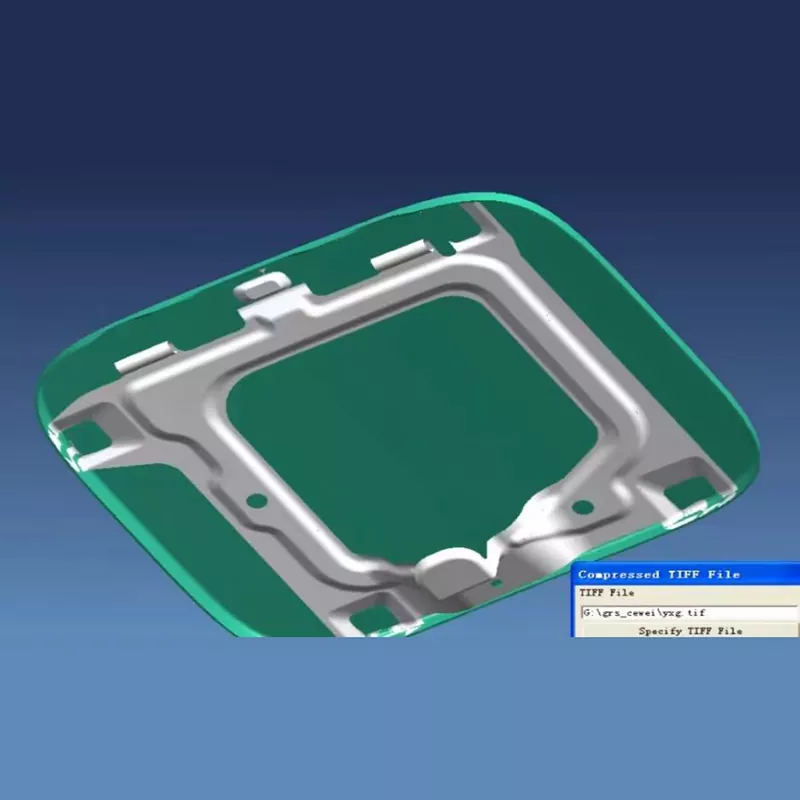

Professionell programvara används för simuleringsoptimering, numerisk simulering bestämmer processparametrar och finita elementanalys säkerställer kvalitet och säkerhet.

2. Design av formstruktur

Stämplingsformar för motorbränsletanklock har en helt 3D-modulär design, som rymmer automatiserad produktion och utrustade med specialiserad utrustning för att säkerställa formningskvalitet.

3. Materialval och förberedelse

Höghård formstål används för arbetande delar, och högkvalitativa material används för precisionsdetaljer. Hålrum och tätningsytor genomgår specialbehandling för att förbättra prestandan.

4. Precisionsbearbetningsprocess

Grovbearbetning, finishbearbetning (noggrannhet ±0,01 mm) och ytbehandling ger en spegelfinish på tätningsytan.

5. Montering och felsökning

Precisionsmontering och tryckprovning utförs, och första inspektion och batchverifiering säkerställer att produkten överensstämmer med standarderna.

Utvecklingstrender

Anpassning till lättvikts- och precisionsutvecklingstrender inom fordonsindustrin, optimera formteknik och kombinera digital tvillingteknologi för att möta behoven hos nya energifordon, vilket driver uppgraderingen av formar mot hög precision, hög effektivitet och intelligens.

FAQ

F1: Vilka material används vanligtvis i stämplingsformar för motorbränsletanklock?

A1: Arbetsdelarna använder huvudsakligen formstål med hög hårdhet som SKD11, Cr12MoV och DC53. För tunnplåtsdjupdragande formdelar och precisionsförseglingsytor används pulvermetallurgiskt snabbstål eller hårdmetall. Formramen använder konstruktionsstål som 45 stål och Q235, och standarddelar som styrpelare och styrhylsor använder lagerstål GCr15. För tätningsytor med extremt hög precision används ibland keramiska eller diamantbeläggningsmaterial för att säkerställa formens slitstyrka och livslängd.

F2: Hur lång är produktionscykeln för stämplingsmatriser för motorbränsletanklock?

S2: Beroende på bränsletanklockets komplexitet och precisionskrav är produktionscykeln vanligtvis 12-20 veckor. Standardformar för bränsletanklock tar cirka 12 veckor, formar med komplexa djupdragande strukturer tar 16 veckor, och extremt stora eller lätta bränsletanklocksformar kan ta mer än 20 veckor. Den specifika cykeln beror på komplexiteten hos bränsletanklockets struktur.
